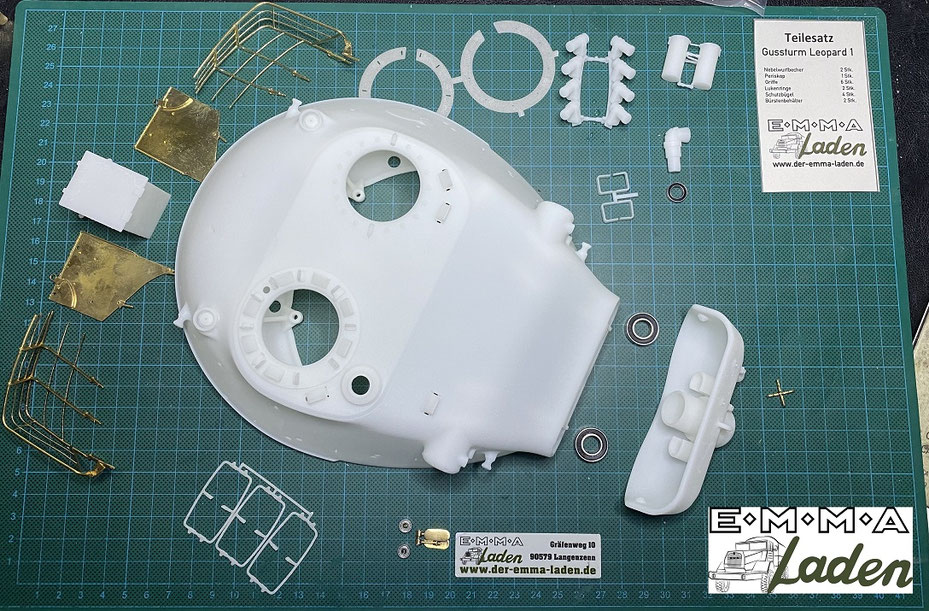

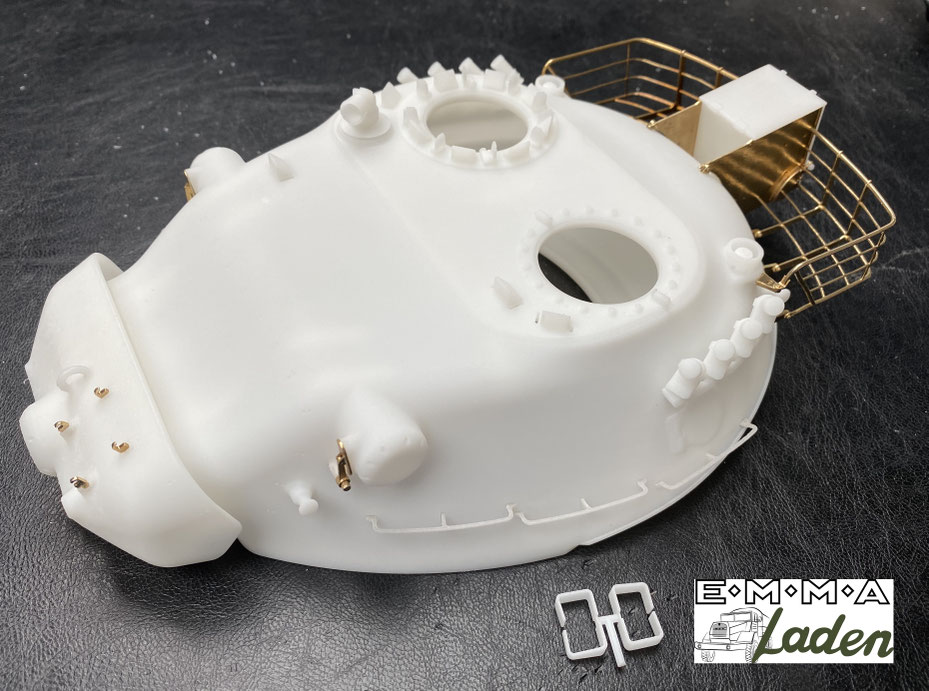

Unser Gussturm ist eine Systemlösung mit vielen auf einander abgestimmten Komponenten und Optionen.
Der Turm ist konzipiert für die Montage auf ein Tamiya Leopard1 Fahrgestell mittels eines Tamiya Leo2 Turmdrehkranzes und dessen Antriebseinheit.
Im Turm sind Konsolen integriert, in die die Kugellager zur Lagerung der Kanonenwiege mit dem Rohrrückzug eingeklipst werden.
Es gibt zwei Varianten, die Tamiya Rohrrückzugseinheit vom Leopard 2A6, und eine Eigenentwicklung mit einem Rohrrückzug per Servo (siehe unten).
Die Höhenrichtung mit vorbildgerechten Winkeln erfolgt durch ein Servo, das auf einer im Turm verschraubten Servoplatte montiert werden kann.
Der Staukorb besteht aus Messingfeinguss, und wird mit angegossenen Zapfen in vorgefertigten Bohrungen im Turm befestigt.
Somit sind alle Verbindungen vom Staukorb zum Turm aus Metall, was einer Beschädigung des Staukorbes vorbeugt.
Das Periskop ist kugelgelagert und kann durch einen auf der Servoplatte montierten Getriebemotor gedreht werden.
Die Verschlüsse des Entfernungsmessers sind aus Messing gegossen, und können mit einem auf der Servoplatte montierten Servo geöffnet und geschlossen werden.
Weiterhin ist eine aus Aluminium gedrehte, zweiteilige Bordkanone, passend für die Tamiya und die Emma-Laden Rohrrückzugseinheit, erhältlich.
Zum leichteren Tranport des Panzers kann der vordere Teil der Kanone abgeschraubt werden.
Für die Ausführungen mit der isolierten Bordkanone kann die vom Tamiya Leopard 1A4 übernommen werden. Hierfür ist jeweils ein Adapter für die Tamiya als auch für die Emma-Laden Rohrrückzugseinheit erhältlich.
Die Luken sind nicht im Teilesatz enthalten und müssen vom ersetzten Schweißturm übernommen werden.

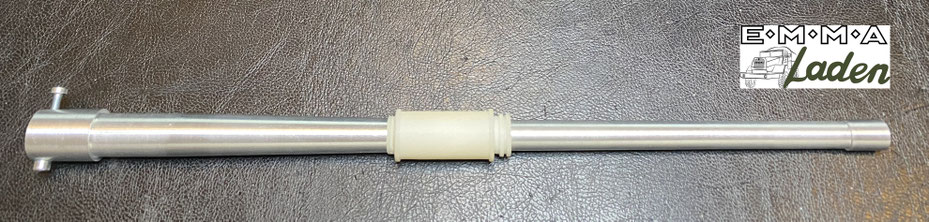

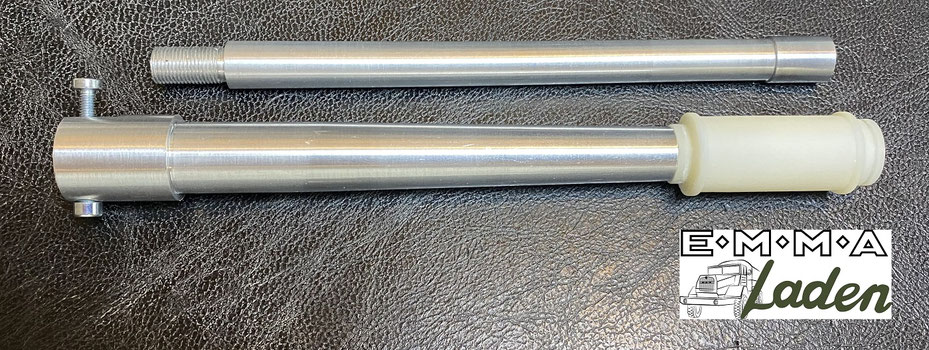

Die Bordkanone entspricht der frühen Ausführung ohne Isolierung.
Sie ist zweiteilig, zum besseren Transport des Modells kann das Rohr vor dem Rauchabsauger abgeschraubt werden.
Der Rauchabsauger wird im 3D-Druck hergestellt.
Die BK ist mit dem Tamiya Rohrrückzug und mit der Emma-Laden Kanonenwiege kompatibel.
Zur Verbindung mit dem Rohrrückzug ist ein M3 Gewinde eingebracht.
Jetzt verfügbar!
Kategorie 2

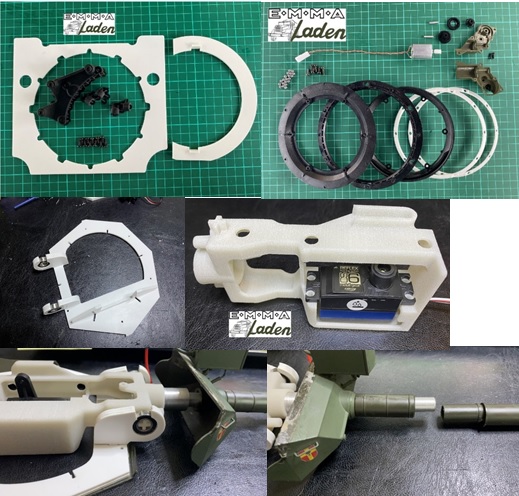

Teilesatz zum Einbau vieler Funktionen in den Schweissturm z.B. Turm drehen, Rohr heben / senken und Rohrrückzug.
Lieferumfang:
Jetzt verfügbar!
Set mit Kanonenwiege
Set mit Tamiya Rohrrückzug
Kategorie 2
Das Set besteht aus 2 Servos und einem Getriebemotor.
Die im Lieferumfang des Turmes enthaltene Servoplatte ist für den Verbau der 3 Antriebe vorbereitet.
Kategorie 2
Das Set besteht aus einer Kanonenwiege und einem Servo Carson CS3 Low Profile.
Als Alternative zum Tamiya Rohrrückzug aus dem Leopard 2 wurde sie entwickelt um den Rückzug der Bordkanone bei der Schußsimulation über das Servo darzustellen.
Die Kanonenwiege wurde um eine hohe Festigkeit zu erreichen im 3D-Druck aus Polyamid mit Glasfaserverstärkung hergestellt.
Zur Lagerung im Gussturm, oder mit dem Nachrüstset auch im Leopard 1A4 Schweißturm, befinden sich seitlich Zapfen zur Aufnahme von Kugellagern 8 x 16 x 5 .
Mit der seitlichen Kulisse kann über ein Kugellager, das an einem Servoarm montiert ist, die Höhenrichtung der Kanonenwiege erfolgen.
Seitliche Öffnungen erleichtern den Zugang zu den Schrauben bei der Montage.
Kategorie 2
Ein Satz Auspuffgrätings in der frühen gegossenen Ausführung.
Die Grätings besitzen innen einen Rahmen, mit dem man sie in der Aussparung der Tamiya Oberwanne zentrieren kann.
Kategorie 1
Der Unterwasserfahrschacht besteht aus drei Einzelteilen die ineinander gesteckt werden.
Der untere Ring ist auf die Öffnung der Kommandantenluke angepasst.
Weitere Maßstäbe auf Anfrage.
Best.-Nr. 16.1L101-021
Kategorie 2

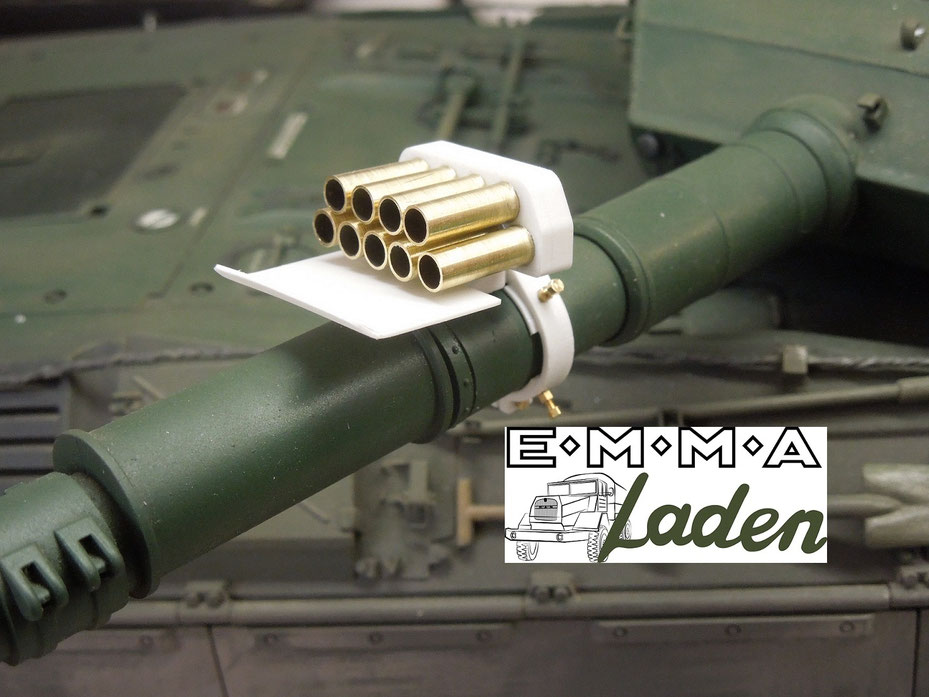

Bausatz zur Herstellung eines Kanonen-Abschuss-DArstellungs-Gerätes.
Für Manöver und die Darstellung des Feuerkampfes mit und ohne Ausbildungsgerät Duellsimulator verfügt der Leopard über Aufnahmen für das KADAG (Kanonen-Abschuss-DArstellungs-Gerät).
Verwendung fand das Gerät beim M48, beim Leopard1 und dem Kanonenjagdpanzer.
Kategorie 1
Set aus Tamiya Turmdrehkranz aus den Leopard 2A6 enthält:
Für den Einbau in den Leopard 1 ist zusätzlich ein Fräsplattenset zur Montage des Turmdrehkranzes in die Oberwanne erhältlich.
Der Gussturm ist für die Aufnahme des Turmdrehkranzes vorbereitet.
Best.-Nr. 16-1L101-002
Kategorie 2
für den Einbau in den Tamiya Leopard 1

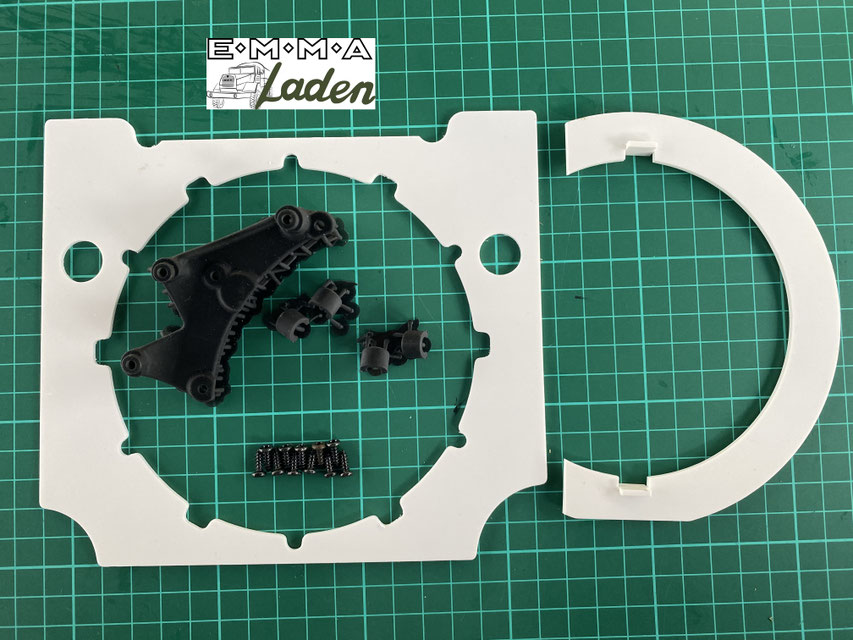

Einbausatz enthält die folgende Teile für den Einbau des Tamiya Turmdrehkranz aus den Leopard 2A6 in den Leopard 1:
Best.-Nr. 16-1L101-001
Kategorie 2
Lieferumfang:

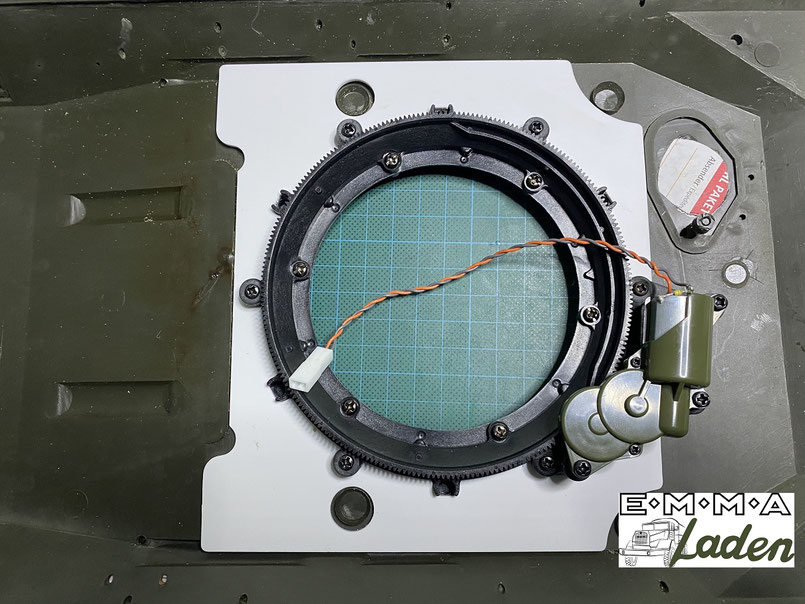

Das Bild zeigt den in die Leopard 1 Oberwanne eingebauten Turmdrehkranz mit Antrieb, beide sind nicht im Lieferumfang des Einbausatzes enthalten.
für den Einbau in den Tamiya Leopard 1
Einbausatz enthält die folgende Teile für den Einbau des Tamiya Rohrrückzuges aus den Leopard 2A6 in den Leopard 1:
Best.-N. 16.1L101-011
Jetzt lieferbar
Kategorie 2
